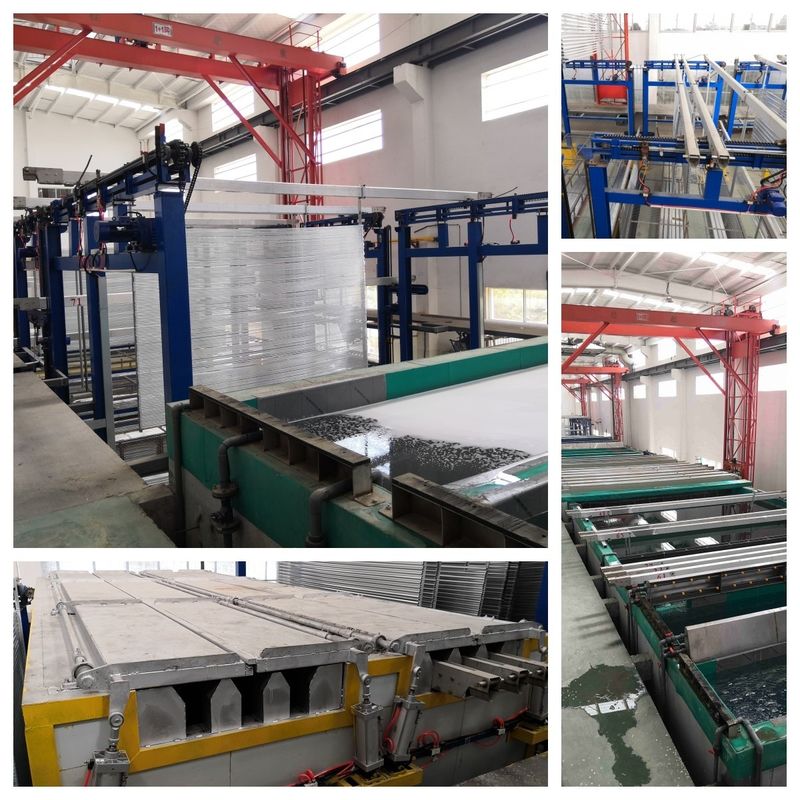

Ervaring ongeëvenaarde efficiëntie geautomatiseerde anodiseringslijn voor aluminium profielen

Ervaar ongeëvenaarde efficiëntie met onze geautomatiseerde anodiseringslijn voor aluminiumprofielen

一.Productenbeschrijving

Semi-automatisch gegeven regelingssysteem
(1) De start- en stopfunctie van de oxidatievoeding kan handmatig of door de PLC van de geautomatiseerde productielijn worden bediend;
(2) PLC-instelling voor oxidatietijdtimer of geautomatiseerde productielijn;
(3) De uitgangsstroom- of spanningswaarde en het werkproces van de voedingsbron worden door de PLC van de productielijn en het centrale besturingssysteem ingesteld;
(4) De operationele parameters en status kunnen via de communicatieinterface worden verzonden naar de bovenste pc van de productielijn;
(5) U kunt de ingestelde waarden vooraf instellen volgens het proces en de verstrekte parameters.

二Naam van de apparatuur:

1. Anodiserende film:10 tot en met 12 μmmicron
2. Gemiddelde oppervlakte: 350 m2/t (ton)
3. Maximale lengte van het aluminiumprofiel:6500 mm
4. Extrusieverhouding: 2,5 kg/m2
5. Werktijd/m: 300 d/m x 20 h/d = 600 h/m
6. Racksysteem: twee armaturen/rack
7. Verpakking: Mamual

8. 1Automatisering in een anodiseringsproductielijn omvat vaak functionaliteit voor receptbeheer.

   2Een geautomatiseerde anodiseringsproductielijn is voorzien van een foutdetectie- en alarmsysteem om de bedieners te waarschuwen voor afwijkingen of storingen..

   3.Automatisering maakt realtime productieanalyse mogelijk, waardoor operators en managers waardevolle inzichten krijgen in de prestaties van de anodiseringsproductielijn.

   二. Ontwerptoestand

   1. legering: aluminium 6061 tot en met 6063 of andere
   Gebruik van de apparatuur: 0.9
9. Stroomvoorziening: AC 3-fase 380v 50hz
10. Beheersvermogen: AC220V 50Hz
11. Watervoorziening: 2 kg/cm2·G
12. Warme stoom: 6 kg/cm2·G
13. Compressorlucht: 6 kg/cm2·G

三.Process Tank

1. Ontvettende [vrij zwavelzuur180±30 g/l] 1 tank
2. Alkaline etsen[FAlkali 40-60 g/l,Al3+ 30-120 g/] 2 Tanks
3. Neutraliteit[vrij zwavelzuur180±20 g/l] 1 tank
4. Anodiseren [vrij zwavelzuur140-180 g/l,Al3+≤20 g/l] 3 Tanks
5. Kleurstof [stansulfaat] 3-8 g/l,vrij zwavelzuur15-25 g/l, pH 0,8-1,2] 2 Tanks
6. Mediumtemperatuurverzegeling [PH 5-6.5,Nikkel-ion00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 1 tank

四Behandeling:

1. Ontvetten
   (1) 6 jig ((rack) / tank x 1 tank=6jig ((rack)
   (2) Behandelingstijd: 2-5min
2. Alkaline etsen
   (1) 6 jig ((rack) / tank x 2 tank=12 jig(rack)
   (2)behandelingtijd: 3-15 minuten.
3. Neutraliteit
   (1) 6 jig ((rack) / tank x 1 tank=6jig(rack)
   (2)behandelingtijd: 1-5 minuten.
4. Anodisatie
   (1) 2 jig ((rack) / tank x 3 tanks = 6 jig ((rack)
   (2) Stroomdichtheid: 130 A/m2
   (3) Verwerkingstijd: 30 min.
   (4) Niet-verwerkingstijd: 10min
   (5) Totale tijd 30+10=40min

(6)Gemiddelde anodiseringslaag: 0,36*1,3*30*0,77 = 10,81um

5. Kleur 1

1)Kleurproces: mengzouten

2) Hoeveelheid: 2 jigs/tanks x 1 tanks = 2 jigs

3) Stroomdichtheid: 70A

4) Verwerkingstijd: 2-8min

6- Verzegeling.
1) Verzegelingsmethode: Verzegeling bij gemiddelde of normale temperatuur
2)Hoeveelheid:6 jig ((rack) / tank x 1 tank
3) Verwerkingstijd 10-15min

五. Ontwerp Parameter en Instelling

1. Anodiseringsbehandeling:
1) Elke anodiseringsprocestank heeft 40 minuten nodig, waarbij het totale rack/jaar:- Ik weet het niet.

(2 rack x 3 tank x 60min/h) ÷40min x600 uur =5400jig(rack)

2)Ontwerp 50m2^/Waar elke tank 100m2 is.
3)Verwerkingsoppervlakte/jaar: 5400 jig ((rack) x 50m2 /jig = 270000m2

2Gewicht van de anodisatiebehandeling:
Maandelijkse produktie: 270000 m2÷350 m2/T*0,9=694T¥650T

3.Energieverbruik:
1) Anodiserende tank:100m2/tank* 130A/m2÷0,9=14444A/tank

Vermogensrectificator: 15000A = 3 eenheden
2) Chloring tank:100m2/tank × 70A/m2÷0,9 = 7777A/tank

Kleurrectificator: 8000A = 2 eenheden

六. Process Chat

Bescherming van de Unie

1) De = ontvetten

2) Rs = Spoelen, HW Rs = Spoelen met warm water

4) AE = alkalische etsen

5) Ne =Neutraliteit

6)An = anodiseren

7) Cl = Kleuren

8) Sl = Afdichting

9)MU = Materiaal lossen

10) Pc = Verpakking
