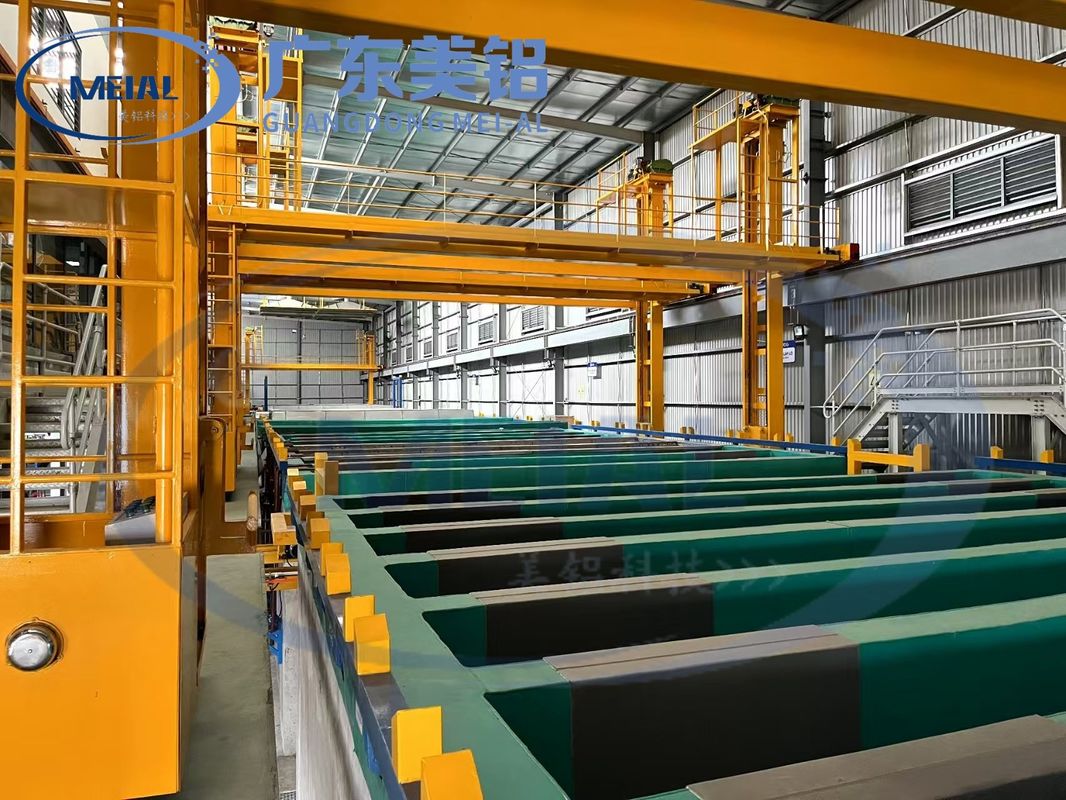

2000T/MOUTH ANODIZING PRODUCTIELINE BESLUTTING van het oppervlak

2000 ton/mond automatische anodiseringslijn Procesoperatie type MEIAL

一.Productbeschrijving

1De anodiseringsproductielijn streeft ernaar de energie-efficiëntie te verbeteren door het warmteherstel systeem te implementeren, de procesparameters te optimaliseren,het gebruik van energiebesparende apparatuur en andere energiebesparende maatregelen.
2De anodiseringslijn heeft een afvalbeheersstrategie ontwikkeld om de bijproducten en afvalstoffen die tijdens het anodiseringsproces worden gegenereerd te behandelen.

3Anodiserende productielijnen kunnen worden gecombineerd met automatisering en robotica om de efficiëntie en consistentie van het proces te verbeteren.

二. Ontwerptoestand

三.Process Tank

四Behandeling:

1. Ontvetten
   (1) 6 jig ((rack) / tank x 1 tank=6jig ((rack)
   (2) Behandelingstijd: 2-5min
2. Alkaline etsen
   (1) 6 jig ((rack) / tank x 2 tank=12 jig(rack)
   (2)behandelingtijd: 3-15 minuten.
3. Neutraliteit
   (1) 6 jig ((rack) / tank x 1 tank=6jig(rack)
   (2)behandelingtijd: 1-5 minuten.
4. Anodisatie
   (1) 2 jig ((rack) / tank x 4 tanks = 8 jig ((rack)
   (2) Stroomdichtheid: 130 A/m2
   (3) Verwerkingstijd: 30 min.
   (4) Niet-verwerkingstijd: 10min
   (5) Totale tijd 30+10=40min

(6)Gemiddelde anodiseringslaag: 0,3*1,3*30*0,77 = 10,81um

5. Kleur 1

1)Kleurproces: mengzouten

2) Hoeveelheid:2 jig ((rack) / tank x 1 tank = 2 jig ((rack)

3) Stroomdichtheid: 70A

4) Verwerkingstijd: 2-8min

6- Verzegeling.
1) Verzegelingsmethode: Verzegeling bij gemiddelde of normale temperatuur
2)Hoeveelheid:6 jig ((rack) / tank x 1 tank
3) Verwerkingstijd 10-15min

五. Ontwerp Parameter en Instelling

1. Anodiseringsbehandeling:
1) Elke anodiseringsprocestank heeft 40 minuten nodig, waarbij het totale rack/jaar:- Ik weet het niet.

(2 rack x 4 tank x 60min/h) ÷40min x600 uur =7200jig(rack)

2)Ontwerp 50m2^/Waar elke tank 100m2 is.
3)Oppervlaktebehandeling/jaar: 7200 jig ((rack) x 50m2 /jig = 360000m2

2Gewicht van de anodisatiebehandeling:
Maandelijkse produktie: 360000m2÷350m2/T*0,9=925T¥900T

3.Energieverbruik:
1) Anodiserende tank:100m2/tank* 130A/m2÷0,9=14444A/tank

Vermogensrectificator: 15000A = 4 eenheden
2) Chloring tank:100m2/tank × 70A/m2÷0,9 = 7777A/tank

Kleurrectificator: 8000A = 2 eenheden

六. Process Chat
