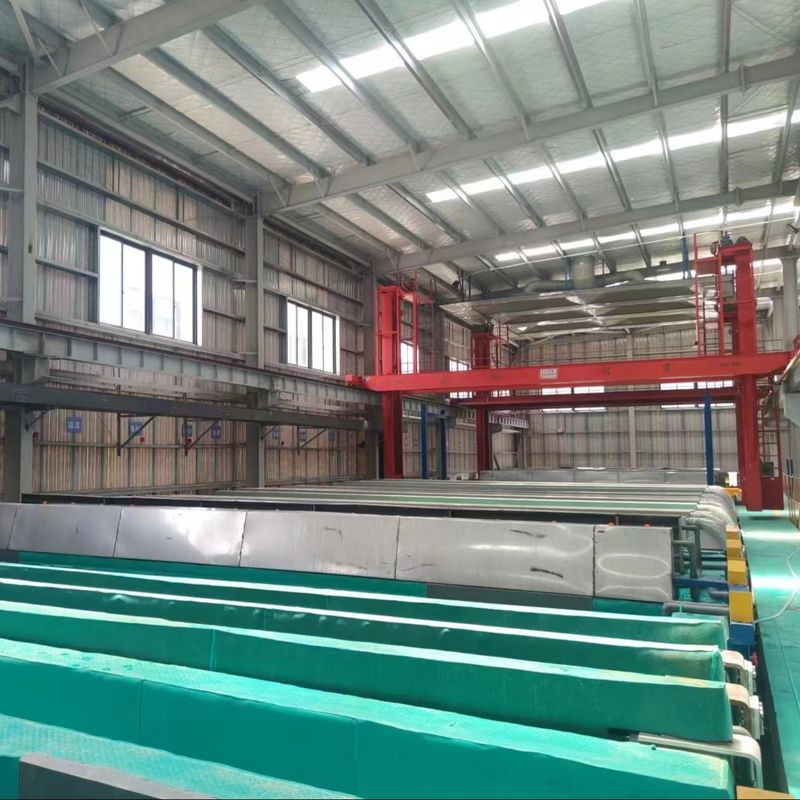

Lange 6500 mm Horizontale half-automatische anodiseringslijn 900 ton/maand

Horizontale semi-automatische oxidatielijn 900 ton/maand

一.Productbeschrijving

1.OZiterende productielijnen streven ernaar de energie-efficiëntie te verbeteren door energiebesparende maatregelen te nemen, zoals warmteherstelsystemen, het optimaliseren van procesparameters en het gebruik van energiezuinige apparatuur.
2.OZiterenProductielijnen hebben afvalbeheersingsstrategieën voor de behandeling van bijproducten en afvalstoffen die tijdens het anodisatieproces ontstaan.

3.OZiterenProductielijnen kunnen automatisering en robotica bevatten om de efficiëntie en consistentie van het proces te verbeteren.

二. Ontwerptoestand

三.Process Tank

四Behandeling:

1. Ontvetten
   (1) 6 jig ((rack) / tank x 1 tank=6jig ((rack)
   (2) Behandelingstijd: 2-5min
2. Alkaline etsen
   (1) 6 jig ((rack) / tank x 2 tank=12 jig(rack)
   (2)behandelingtijd: 3-15 minuten.
3. Neutraliteit
   (1) 6 jig ((rack) / tank x 1 tank=6jig(rack)
   (2)behandelingtijd: 1-5 minuten.
4. Anodisatie
   (1) 2 jig ((rack) / tank x 4 tanks = 8 jig ((rack)
   (2) Stroomdichtheid: 130 A/m2
   (3) Verwerkingstijd: 30 min.
   (4) Niet-verwerkingstijd: 10min
   (5) Totale tijd 30+10=40min

(6)Gemiddelde anodiseringslaag: 0,3*1,3*30*0,77 = 10,81um

5. Kleur 1

1)Kleurproces: mengzouten

2) Hoeveelheid:2 jig ((rack) / tank x 1 tank = 2 jig ((rack)

3) Stroomdichtheid: 70A

4) Verwerkingstijd: 2-8min

6- Verzegeling.
1) Verzegelingsmethode: Verzegeling bij gemiddelde of normale temperatuur
2)Hoeveelheid:6 jig ((rack) / tank x 1 tank
3) Verwerkingstijd 10-15min

五. Ontwerp Parameter en Instelling

1. Anodiseringsbehandeling:
1)Elke anodiseringsprocestank heeft 40 minuten nodig, waarbij het totale jig (rack) /jaar:- Ik weet het niet.

(2 rack x 4 tank x 60min/h) ÷40min x600 uur =7200jig(rack)

2)Ontwerp 50m2^/Waar elke tank 100m2 is.
3)Oppervlaktebehandeling/jaar: 7200 jig ((rack) x 50m2 /jig = 360000m2

2Gewicht van de anodisatiebehandeling:
Maandelijkse produktie: 360000m2÷350m2/T*0,9=925T¥900T

3.Energieverbruik:
1) Anodiserende tank:100m2/tank* 130A/m2÷0,9=14444A/tank

Vermogensrectificator: 15000A = 4 eenheden
2) Chloring tank:100m2/tank × 70A/m2÷0,9 = 7777A/tank

Kleurrectificator: 8000A = 2 eenheden

六. Process Chat
