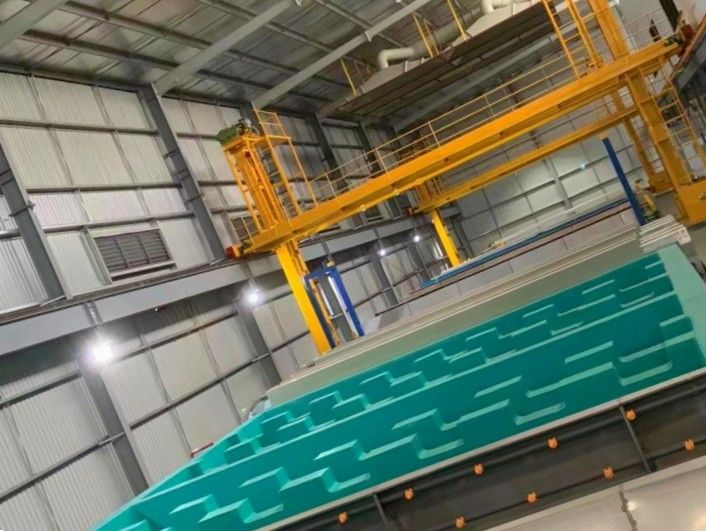

Productielijn voor het anodiseren van aluminiumprofielen met een capaciteit van 2500 ton

Productielijn voor anodiserende machines voor aluminiumprofiel met een capaciteit van 2500 ton

一Productie Beschrijving:

1.Anodiserende productielijnen maken gebruik van voorspellende onderhoudsalgoritmen en machine learning technieken om prestatiegegevens van apparatuur te analyseren, mogelijke storingen te voorspellen,en proactief onderhoudswerkzaamheden plannen, het verminderen van ongeplande stilstand.

2Sommige anodiseringsproductielijnen onderzoeken het gebruik van augmented reality (AR) -technologieën om onderhoudstechnici interactievestap-voor-stap instructies en real-time gegevensoverlappingen tijdens het onderhoud en de probleemoplossing van apparatuur.

3.Anodiseringsproductielijnen kunnen gebruikmaken van additieve productie (3D-printen) om op maat ontworpen jigs, armaturen en gereedschappen te produceren, waardoor efficiëntere en flexibeler onderdelenverwerking en -verwerking mogelijk is.

二. Ontwerptoestand

三.Process Tank

四Behandeling:

1. Ontvetten
   (1) 6 jig ((rack) / tank x 1 tank=6jig ((rack)
   (2) Behandelingstijd: 2-5min
2. Alkaline etsen
   (1) 6 jig ((rack) / tank x 2 tank=12 jig(rack)
   (2)behandelingtijd: 3-15 minuten.
3. Neutraliteit
   (1) 6 jig ((rack) / tank x 1 tank=6jig(rack)
   (2)behandelingtijd: 1-5 minuten.
4. Anodisatie
   (1) 3 jig ((rack) / tank x 8 tanks = 24 jig ((rack)
   (2) Stroomdichtheid: 130 A/m2
   (3) Verwerkingstijd: 30 min.
   (4) Niet-verwerkingstijd: 10min
   (5) Totale tijd 30+10=40min

(6)Gemiddelde anodiserende laag: 0,36*1,3*30*0,77 = 10,81um

5. Kleur 1

1)Kleurproces: mengzouten

2) Hoeveelheid:3 jig ((rack) / tank x 1 tank = 3 jig ((rack)

3) Stroomdichtheid: 70A

4) Verwerkingstijd: 2-8min

6- Verzegeling.
1) Verzegelingsmethode: Verzegeling bij gemiddelde of normale temperatuur
2)Hoeveelheid:6 jig ((rack) / tank x 1 tank
3) Verwerkingstijd 10-15min

五. Ontwerp Parameter en Instelling

1. Anodiseringsbehandeling:
1)Elke anodiseringsprocestank heeft 40 minuten nodig, waarbij het totale jig (rack) /jaar:- Ik weet het niet.

(3 racks x 8 tanks x 60 min/h) ÷ 40 min x 600 uur = 21600 jig ((racks)

2)Ontwerp 50m2^/Waar elke tank 100m2 is.
3) oppervlaktebehandeling/jaar:21600Jig ((rack) x 50m2 /jig = 1080000m2

2Gewicht van de anodisatiebehandeling:
Maandelijkse produktie: 1080000m2÷350m2/T*0,9=2777T¥2500T

3.Energieverbruik:
1) Anodiserende tank:100m2/tank* 130A/m2÷0,9=14444A/tank

Vermogensrectificator: 15000A = 3 eenheden
2) Chloring tank:100m2/tank × 70A/m2÷0,9 = 7777A/tank

Kleurrectificator: 8000A = 3 eenheden

六. Process Chat
