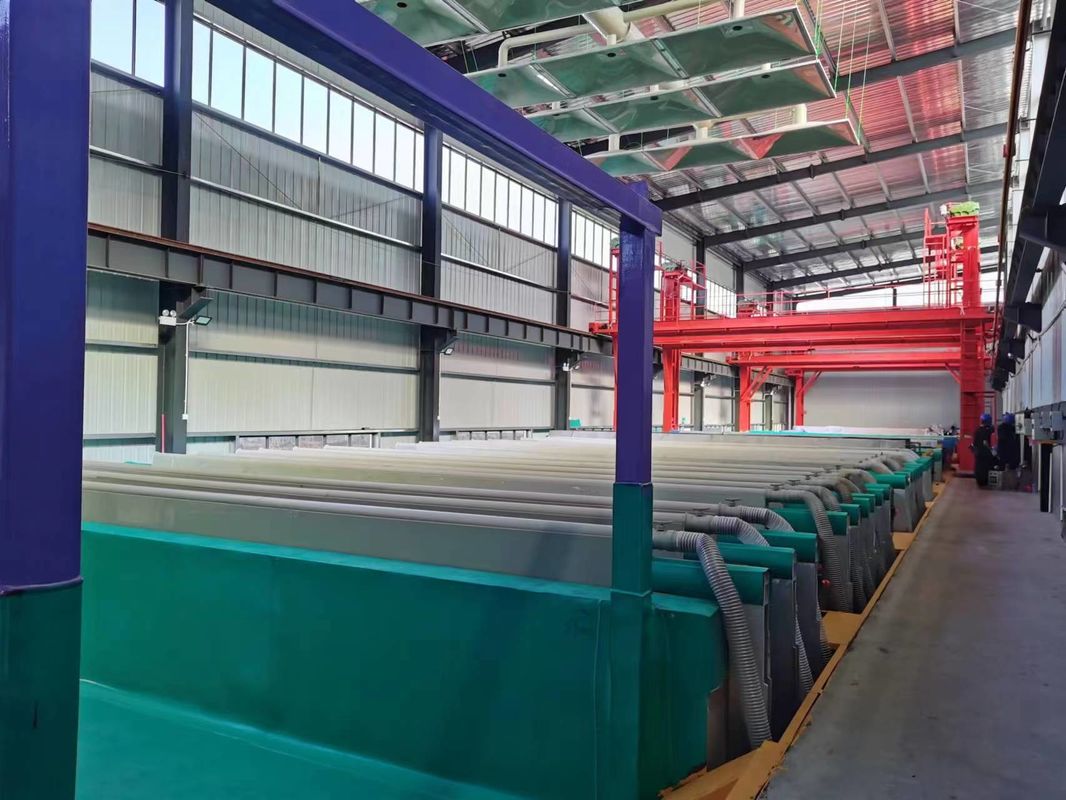

Energiebesparing 900T/M Anodiseringsproductielijn voor aluminiumprofiel

Energiebesparing 900T/M Anodiseringsproductielijn voor aluminiumprofiel

一.Productbeschrijving

1De productielijnen voor anodisatie maken gebruik van batchmanagementsystemen om een efficiënte verwerking van meerdere onderdelen of batches te garanderen.

2Anodiseringsproductielijnen zijn ontworpen voor de verwerking van een breed scala aan materialen, waaronder aluminium en de legeringen daarvan, titanium, magnesium en bepaalde soorten roestvrij staal.

3.Eende productielijnen met nodus vinden toepassingen in verschillende industrieën, waaronder automotive, aerospace, elektronica, bouw, consumptiegoederen en architectuur.

二. Ontwerptoestand

三.Process Tank

四Behandeling:

1. Ontvetten
   (1) 6 jig ((rack) / tank x 1 tank=6jig ((rack)
   (2) Behandelingstijd: 2-5min
2. Alkaline etsen
   (1) 6 jig ((rack) / tank x 2 tank=12 jig(rack)
   (2)behandelingtijd: 3-15 minuten.
3. Neutraliteit
   (1) 6 jig ((rack) / tank x 1 tank=6jig(rack)
   (2)behandelingtijd: 1-5 minuten.
4. Anodisatie
   (1) 2 jig ((rack) / tank x 4 tanks = 8 jig ((rack)
   (2) Stroomdichtheid: 130 A/m2
   (3) Verwerkingstijd: 30 min.
   (4) Niet-verwerkingstijd: 10min
   (5) Totale tijd 30+10=40min

(6)Gemiddelde anodiseringslaag: 0,3*1,3*30*0,77 = 10,81um

5. Kleur 1

1)Kleurproces: mengzouten

2) Hoeveelheid:2 jig ((rack) / tank x 1 tank = 2 jig ((rack)

3) Stroomdichtheid: 70A

4) Verwerkingstijd: 2-8min

6- Verzegeling.
1) Verzegelingsmethode: Verzegeling bij gemiddelde of normale temperatuur
2)Hoeveelheid:6 jig ((rack) / tank x 1 tank
3) Verwerkingstijd 10-15min

五. Ontwerp Parameter en Instelling

1. Anodiseringsbehandeling:
1)Elke anodiseringsprocestank heeft 40 minuten nodig, waarbij het totale jig (rack) /jaar:- Ik weet het niet.

(2 rack x 4 tank x 60min/h) ÷40min x600 uur =7200jig(rack)

2)Ontwerp 50m2^/Waar elke tank 100m2 is.
3)Oppervlaktebehandeling/jaar: 7200 jig ((rack) x 50m2 /jig = 360000m2

2Gewicht van de anodisatiebehandeling:
Maandelijkse produktie: 360000m2÷350m2/T*0,9=925T¥900T

3.Energieverbruik:
1) Anodiserende tank:100m2/tank* 130A/m2÷0,9=14444A/tank

Vermogensrectificator: 15000A = 4 eenheden
2) Chloring tank:100m2/tank × 70A/m2÷0,9 = 7777A/tank

Kleurrectificator: 8000A = 2 eenheden

六. Process Chat
