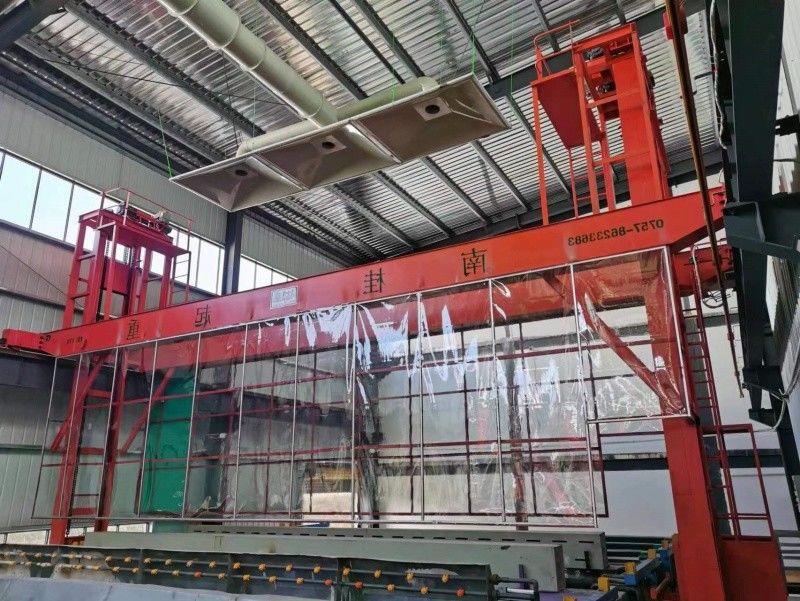

1000 T/maand Hoog efficiënte automatische anodiseringslijn voor aluminium

1000 T/maand Hoog efficiënte automatische anodiseringslijn voor aluminium

一Productiebeschrijving

1.Anodiserende productielijnen bevatten intelligente onderhoudssystemen, zoals voorspellende en conditiegebaseerde monitoring, om storingen van apparatuur te anticiperen en onderhoudsschema's te optimaliseren.

2.Anodiserende productielijnen verzamelen en analyseren uitgebreide gegevens uit hun processen, waardoor gedetailleerde rapporten, prestatiedashboards en op data gebaseerde besluitvorming kunnen worden gegenereerd.

3.Anodizing production lines work closely with their customers and design teams during the product development stage to ensure optimal part design and material selection for effective and efficient anodizing.

二. Ontwerptoestand

三.Process Tank

四.Behandeling:

1. Ontvetten
   (1) 6 jig ((rack) / tank x 1 tank=6jig ((rack)
   (2) Behandelingstijd: 2-5min
2. Alkaline etsen
   (1) 6 jig ((rack) / tank x 2 tank=12 jig(rack)
   (2)behandelingtijd: 3-15 minuten.
3. Neutraliteit
   (1) 6 jig ((rack) / tank x 1 tank=6jig(rack)
   (2)behandelingtijd: 1-5 minuten.
4. Anodisatie
   (1) 3 jig ((rack) / tank x 5 tanks = 15 jig ((rack)
   (2) Stroomdichtheid: 130 A/m2
   (3) Verwerkingstijd: 30 min.
   (4) Niet-verwerkingstijd: 10min
   (5) Totale tijd 30+10=40min

(6)Gemiddelde anodiseringslaag: 0,36*1,3*30*0,77 = 10,81um

5. Kleur 1

1)Kleurproces: mengzouten

2) Hoeveelheid:2 jig ((rack) / tank x 1 tank = 2 jig ((rack)

3) Stroomdichtheid: 70A

4) Verwerkingstijd: 2-8min

6- Verzegeling.
1) Verzegelingsmethode: Verzegeling bij gemiddelde of normale temperatuur
2)Hoeveelheid:6 jig ((rack) / tank x 1 tank
3) Verwerkingstijd 10-15min

五. Ontwerp Parameter en Instelling

1. Anodiseringsbehandeling:
1)Elke anodiseringsprocestank heeft 40 minuten nodig, waarbij het totale jig (rack) /jaar:- Ik weet het niet.

(2 rack x 5 tank x 60min/h) ÷40min x600 uur =9000jig(rack)

2) Ontwerp van 50 m2^/Waar elke tank 100m2 is.
3) oppervlaktebehandeling/jaar:9000jig ((rack) x 50m2 /jig = 450000m2

2Gewicht van de anodisatiebehandeling:
Maandelijkse produktie: 450000m2÷350m2/T*0,9=1157,1T¥1000T

3.Energieverbruik:
1) Anodiserende tank:100m2/tank* 130A/m2÷0,9=14444A/tank

Vermogensrectificator: 15000A = 5 eenheden
2) Chloring tank:100m2/tank × 70A/m2÷0,9 = 7777A/tank

Kleurrectificator: 8000A = 2 eenheden

六. Process Chat
