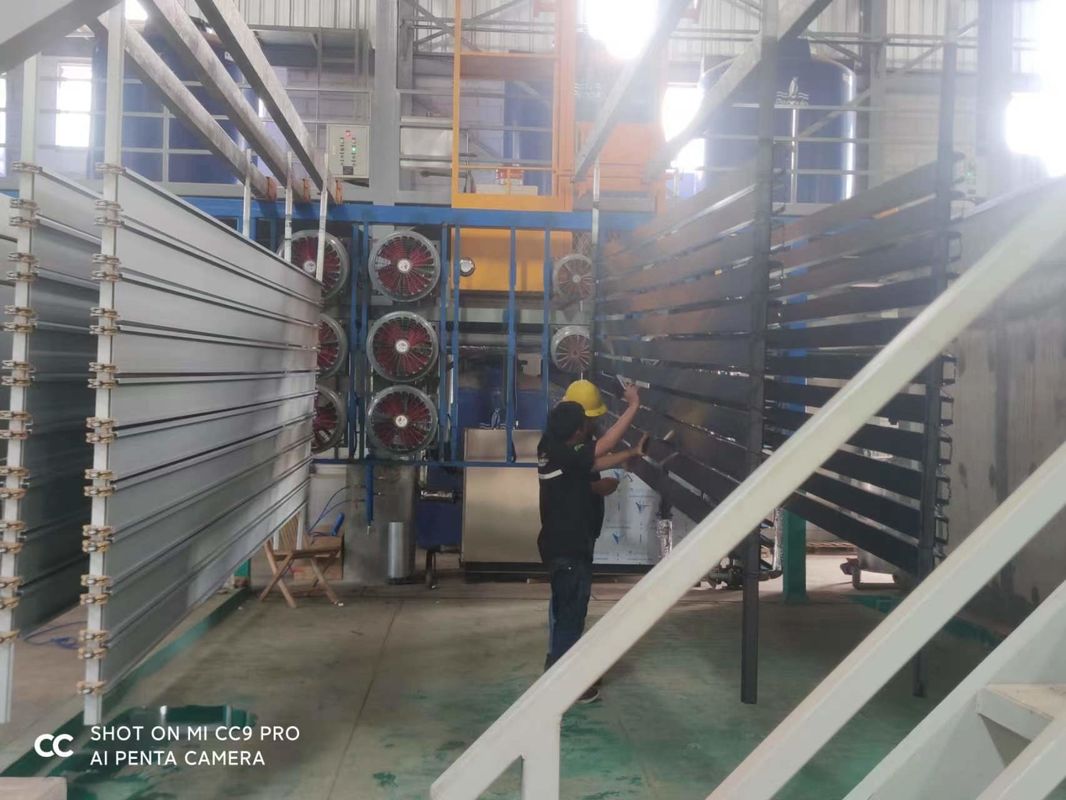

2000 T/maand Minimale afvalopwekking Anodiseringsproductielijn

2000 T/maand Minimale afvalopwekking Anodiseringsproductielijn

一Productie Beschrijving:

1.Anodiseringsproductielijnen omvatten vaak voorbehandelingsprocessen om onderdelen voor het anodiseren voor te bereiden.

2.Anodiseringsproductielijnen kunnen een verscheidenheid aan kleuropties voor geanodiseerde coatings bieden.

3In de anodiserende productielijnen zijn mechanismen voor de controle van de dikte van de geanodiseerde coatings verwerkt.

二. Ontwerp:

三.Behandeling:

1. Ontvetten
   (1) 6 jig ((rack) / tank x 1 tank=6jig ((rack)
   (2) Behandelingstijd: 2-5min
2. Alkaline etsen
   (1) 6 jig ((rack) / tank x 2 tank=12 jig(rack)
   (2)behandelingtijd: 3-15 minuten.
3. Neutraliteit
   (1) 6 jig ((rack) / tank x 1 tank=6jig(rack)
   (2)behandelingtijd: 1-5 minuten.
4. Anodisatie
   (1) 3 jig ((rack) / tank x 6 tanks = 18 jig ((rack)
   (2) Stroomdichtheid: 130 A/m2
   (3) Verwerkingstijd: 30 min.
   (4) Niet-verwerkingstijd: 10min
   (5) Totale tijd 30+10=40min

(6)Gemiddelde anodiseringslaag: 0,36*1,3*30*0,77 = 10,81um

5. Kleur 1

1)Kleurproces: mengzouten

2) Hoeveelheid:3 jig ((rack) / tank x 1 tank = 3 jig ((rack)

3) Stroomdichtheid: 70A

4) Verwerkingstijd: 2-8min

6- Verzegeling.
1) Verzegelingsmethode: Verzegeling bij gemiddelde of normale temperatuur
2)Hoeveelheid:6 jig ((rack) / tank x 1 tank
3) Verwerkingstijd 10-15min

四.Process Tank

1. Ontvettende [vrij zwavelzuur180±30 g/l] 1 tank
2. Alkaline etsen[FAlkali 40-60 g/l,Al3+ 30-120 g/] 2 Tanks
3. Neutraliteit[vrij zwavelzuur180±20 g/l] 1 tank
4. Anodiseren [vrij zwavelzuur140-180 g/l,Al3+≤20 g/l] 6 Tanks
5. Kleurstof [stansulfaat] 3-8 g/l,vrij zwavelzuur15-25 g/l, pH 0,8-1,2
6. Mediumtemperatuurverzegeling [PH 5-6.5,Nikkel-ion00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 3 Tanken

五. Ontwerp Parameter en Instelling

1. Anodiseringsbehandeling:
1)Elke anodiseringsprocestank heeft 40 minuten nodig, waarbij het totale jig (rack) /jaar:- Ik weet het niet.

(3 racks x 6 tanks x 60 min/h) ÷ 40 min x 600 uur = 16200 jig ((racks)

2)Ontwerp 50m2^/Waar elke tank 100m2 is.
3)Verwerkingsoppervlakte/jaar: 16200 jig ((rack) x 50m2 /jig = 810000m2

2Gewicht van de anodisatiebehandeling:
Maandelijkse produktie: 810000m2÷350m2/T*0,9=2082T¥2000T

3.Energieverbruik:
1) Anodiserende tank:100m2/tank* 130A/m2÷0,9=14444A/tank

Vermogensrectificator: 15000A = 6 eenheden
2) Chloring tank:100m2/tank × 70A/m2÷0,9 = 7777A/tank

Kleurrectificator: 8000A = 3 eenheden

六. Process Chat
