1	legering	Aluminium 6061 tot en met 6063 of ander
2	Anodiserende film	9 tot en met 12 μmmicron
3	Gemiddelde dekking	350 m2/t (ton)
4	Maximale aluminiumprofiellengte	6500 mm
5	Extrusieverhouding	2.5 kg/m2
6	Werktijd/m	300d/m x 20h/d = 600h/m
7	Racksysteem	Drie armaturen/rack
8	Opstelling van rekken	Mamual
9	Gebruik van apparatuur	0.9
10	Stroomvoorziening	AC 3-fase 380v 50hz
11	Beheersvermogen	AC220V 50Hz
12	Watervoorziening	2 kg/cm2·G
13	Warme stoom	6 kg/cm2·G
14	Compressorlucht	6 kg/cm2·G

三Verwerkingsbak

1	Ontvettende [vrij zwavelzuur 180±30 g/l]	1 tank
2	Alkaline etsen[Vrije alkalis 40-60 g/l,Al3+ 30-120 g/]	2 tanks
3	Neutraliteit[vrij zwavelzuur180±20 g/l]	1 tank
4	Anodiseren [vrij zwavelzuur 140-180 g/l,Al3+≤20 g/l]	8 tanks
5	Kleurstof [stansulfaat 3-8 g/l,vrij zwavelzuur 15-25 g/l, pH 0,8-1,2]	3Tanks
6	Mediumtemperatuurverzegeling [PH 5-6.5Nikkel ion 0,8-1,3 g/l, Fluorion 0,3-0,7 g/l]	3 tanks

四Behandeling:

Ontvetten
(1) 6 jig ((rack) / tank x 1 tank=6jig ((rack)
(2) Behandelingstijd: 2-5min
Alkaline etsen
(1) 6 jig ((rack) / tank x 2 tank=12 jig(rack)
(2)behandelingtijd: 3-15 minuten.
Neutraliteit
(1) 6 jig ((rack) / tank x 1 tank=6jig(rack)
(2)behandelingtijd: 1-5 minuten.
Anodisatie
(1) 3 jig ((rack) / tank x 8 tanks = 24 jig ((rack)
(2) Stroomdichtheid: 130 A/m2
(3) Verwerkingstijd: 26min
(4) Tijd zonder verwerking: 7 min.
(5) Totale tijd 26+7=33min

(6)Gemiddelde anodiserende laag: 0,36*1,3*26*0,77 = 9,4um

Kleur 1

1)Kleurproces: mengzouten

2) Hoeveelheid:3 jig ((rack) / tank x 1 tank = 3 jig ((rack)

3) Stroomdichtheid: 70A

4) Verwerkingstijd: 2-8min

6- Verzegeling.
1) Verzegelingsmethode: Verzegeling bij gemiddelde of normale temperatuur
2)Hoeveelheid:6 jig ((rack) / tank x 1 tank
3) Verwerkingstijd 10-15min

五. Ontwerp Parameter en Instelling

1. Anodiseringsbehandeling:
1)Elke anodiseringsprocestank heeft 33 minuten nodig, waarbij het totale jig (rack) /jaar:- Ik weet het niet.

(3 rack x 8 tank x 60min/h) ÷33min x600 uur =26181jig(rack)

2)Ontwerp 50m2^/Waar elke tank 100m2 is.
3) oppervlaktebehandeling/jaar:26181Jig ((rack) x 50m2 /jig =1309050m2

2Gewicht van de anodisatiebehandeling:
Maandelijkse produktie: 1309050m2÷350m2/T*0,9=3366T¥3000T

3.Energieverbruik:
1) Anodiserende tank:100m2/tank* 130A/m2÷0,9=14444A/tank

Vermogensrectificator: 15000A = 3 eenheden
2) Chloring tank:100m2/tank × 70A/m2÷0,9 = 7777A/tank

Kleurrectificator: 8000A = 3 eenheden

六- Proceschat.

Bescherming van de Unie
1	De	Ontvetten
2	Rs	Spoelen
3	HW Rs	Warm water spoelen
4	AE	Alkaline etsen
5	Niet	Neutraliteit
6	Een	Anodisatie
7	Cl	Kleuren
8	- Ja.	Verzegeling
9	MU	Materiaal lossen
10	Pc	Verpakking

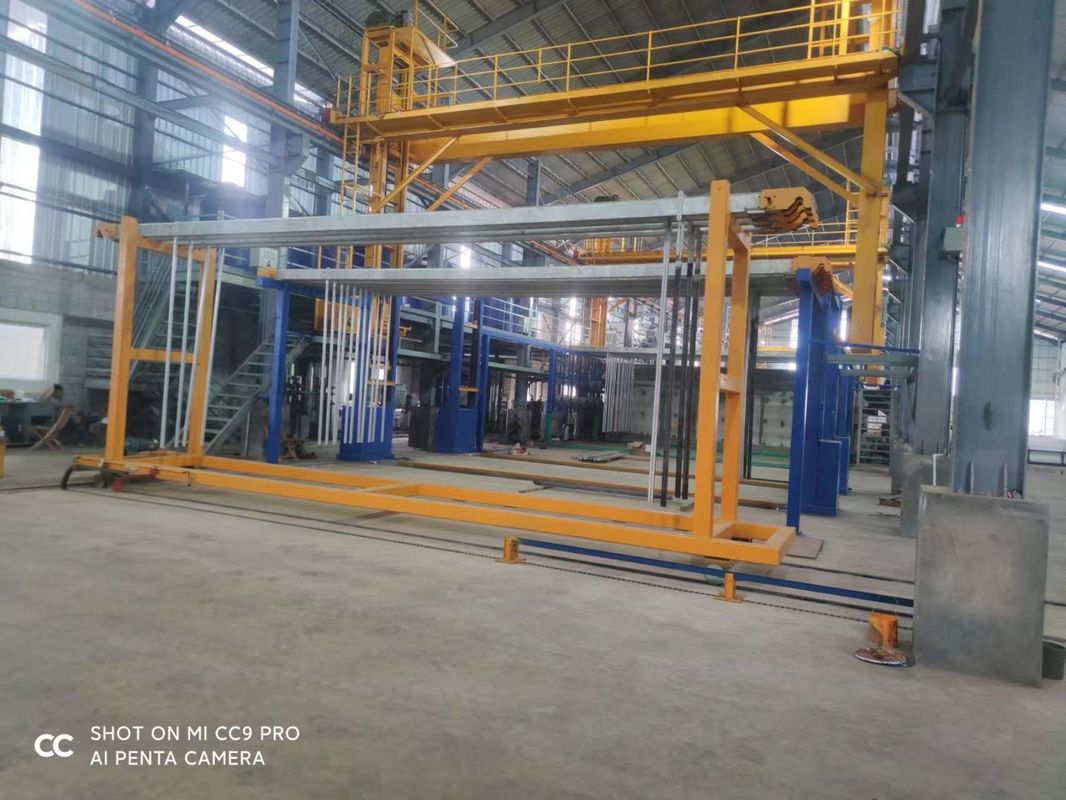

3000T / maand Semiautomatische anodiseringsproductielijn 6500mm Maximale profiellengte 0
