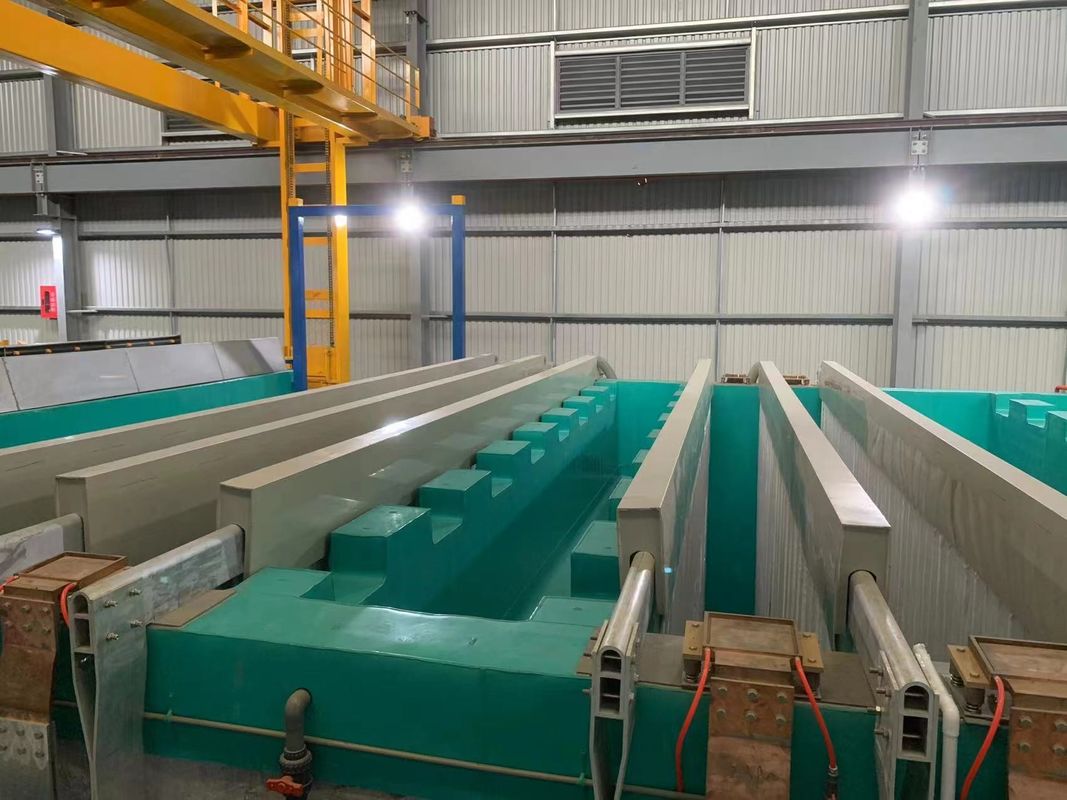

850T/Month aluminium het Anodiseren Materiaallijn AC 3 Fase 380v 50hz

850T/maand Aluminium anodiseringsapparatuur Lijn AC 3 fase 380v 50hz

一.Productbeschrijving

1Het automatische besturingssysteem is geschikt voor de semi-automatische productielijn van het anodiseren van aluminium.het systeem is van plan om een bovenste computerbewakings- en beheersysteem te gebruiken (opgesteld uit een industriële besturingscomputer IPC), een lager computerbesturingssysteem (PLC), detectiecomponenten en uitvoeringsapparatuur.
2Er zijn twee werkwijzen: handmatig en semi-automatisch.
3Als het systeem normaal draait, is het semi-automatisch.en andere processenDe temperatuur van de tankoplossing voldoet aan de eisen van het semi-automatische regelproces.
4In de semi-automatische modus kan de enkele stap van de kraan en de bijbehorende apparatuur vanuit de centrale bedieningsruimte worden bediend.het kan worden bediend via knoppen op het terrein.

二. Ontwerptoestand

3 Procestenk

1. Ontvettende [vrij zwavelzuur180±30 g/l] 1 tank
2. Alkaline etsen[FAlkali 40-60 g/l,Al3+ 30-120 g/] 2 Tanks
3. Neutraliteit[vrij zwavelzuur180±20 g/l] 1 tank
4. Anodiseren [vrij zwavelzuur140-180 g/l,Al3+≤20 g/l] 3 Tanks
5. Kleurstof [stansulfaat] 3-8 g/l,vrij zwavelzuur15-25 g/l, pH 0,8-1,2] 1 tank
6. Mediumtemperatuurverzegeling [PH 5-6.5,Nikkel-ion00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 1 tank

五,Behandeling:

1. Ontvetten
   (1) 6 jig ((rack) / tank x 1 tank=6jig ((rack)
   (2) Behandelingstijd: 2-5min
2. Alkaline etsen
   (1) 6 jig ((rack) / tank x 2 tank=12 jig(rack)
   (2)behandelingtijd: 3-15 minuten.
3. Neutraliteit
   (1) 6 jig ((rack) / tank x 1 tank=6jig(rack)
   (2)behandelingtijd: 1-5 minuten.
4. Anodisatie
   (1) 2 jig ((rack) / tank x 3 tanks = 6 jig ((rack)
   (2) Stroomdichtheid: 130 A/m2
   (3) Verwerkingstijd: 26min
   (4) Tijd zonder verwerking: 7 min.
   (5) Totale tijd 26+7=33min

(6)Gemiddelde anodiseringslaag: 0,36*1,3*26*0,77 = 9,4um

5. Kleur 1

1)Kleurproces: mengzouten

2) Hoeveelheid:2 jig ((rack) / tank x 1 tank = 2 jig ((rack)

3) Stroomdichtheid: 70A

4) Verwerkingstijd: 2-8min

6- Verzegeling.
1) Verzegelingsmethode: Verzegeling bij gemiddelde of normale temperatuur
2)Hoeveelheid:6 jig ((rack) / tank x 1 tank
3) Verwerkingstijd 10-15min

六. Ontwerp Parameter en Instelling

1. Anodiseringsbehandeling:
1) Elke anodiseringsprocestank heeft 33 minuten nodig, waarbij de totale rack/jaar:- Ik weet het niet.

(2 rack x 3 tank x 60min/h) ÷33min x600 uur =6545jig(rack)

2)Ontwerp 51,4m2^/Elke tank is 102,8 m2.
3)Oppervlaktebehandeling/jaar: 6545 jig ((rack) x 51,4m2 /jig = 336413m2

2Gewicht van de anodisatiebehandeling:
Maandelijkse produktie: 336413m2÷350m2/T*0,9=865T¥850T

3.Energieverbruik:
1) Anodiserende tank:100m2/tank* 130A/m2÷0,9=14444A/tank

Vermogensrectificator: 15000A = 3 eenheden
2) Chloring tank:100m2/tank × 70A/m2÷0,9 = 7777A/tank

Kleurrectificator: 8000A = 1 eenheid

七. Process Chat

Bescherming van de Unie

1) De = ontvetten

2) Rs = Spoelen, HW Rs = Spoelen met warm water

4) AE = alkalische etsen

5) Ne =Neutraliteit

6)An = anodiseren

7) Cl = Kleuren

8) Sl = Afdichting

9)MU = Materiaal lossen

10) Pc = Verpakking

Vervoer en verpakking
