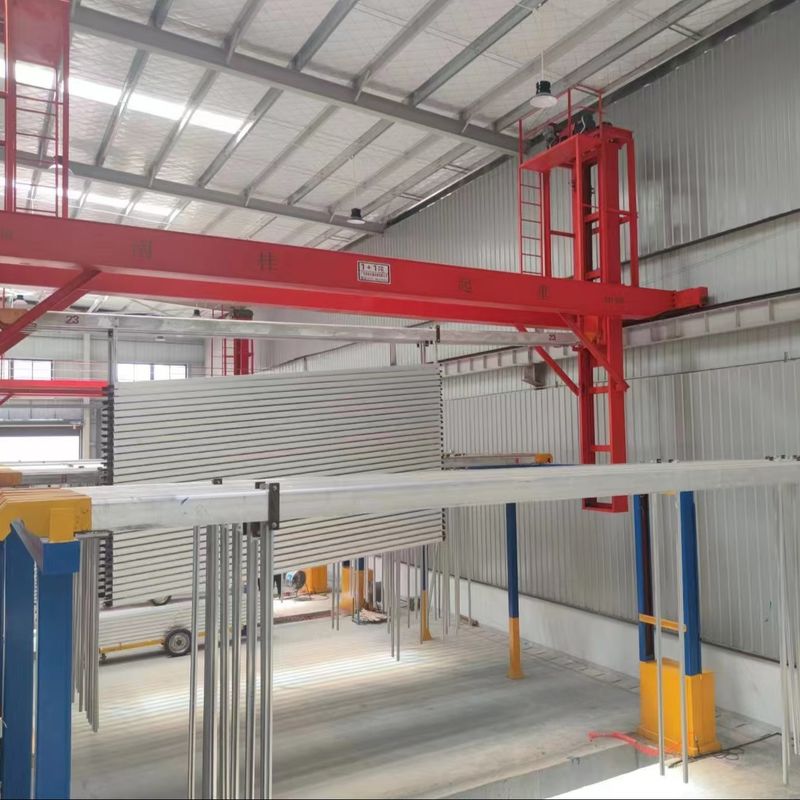

2500 ton/m Anodiseringsproductielijn systeem FuJian Grote capaciteit

2500 ton/m Anodiseringsproductielijn systeem FuJian Grote capaciteit

一Productie Beschrijving:

1De anodiseringsproductielijn kan gegevensregistratie- en traceerbaarheidssystemen bevatten.en kwaliteitscontrole-informatie voor elke partij of elk onderdeel, waardoor traceerbaarheid, analyse en kwaliteitsborging worden bereikt.

2.De anodiseringsproductielijn kan voorzien zijn van een receptbeheersysteem waarmee operators procesparameters en -instellingen voor specifieke onderdelen of klantvereisten kunnen opslaan en oproepen.Dit vereenvoudigt het installatieproces en zorgt voor consistente anodiseringsresultaten voor dubbele orders.

3De productielijnen voor anodisatie bevatten meestal documenten en rapportagefuncties.en andere relevante gegevens voor documentatie of klantvereisten.

二. Ontwerptoestand

三.Process Tank

四Behandeling:

1. Ontvetten
   (1) 6 jig ((rack) / tank x 1 tank=6jig ((rack)
   (2) Behandelingstijd: 2-5min
2. Alkaline etsen
   (1) 6 jig ((rack) / tank x 2 tank=12 jig(rack)
   (2)behandelingtijd: 3-15 minuten.
3. Neutraliteit
   (1) 6 jig ((rack) / tank x 1 tank=6jig(rack)
   (2)behandelingtijd: 1-5 minuten.
4. Anodisatie
   (1) 3 jig ((rack) / tank x 8 tanks = 24 jig ((rack)
   (2) Stroomdichtheid: 130 A/m2
   (3) Verwerkingstijd: 30 min.
   (4) Niet-verwerkingstijd: 10min
   (5) Totale tijd 30+10=40min

(6)Gemiddelde anodiseringslaag: 0,36*1,3*30*0,77 = 10,81um

5. Kleur 1

1)Kleurproces: mengzouten

2) Hoeveelheid:3 jig ((rack) / tank x 1 tank = 3 jig ((rack)

3) Stroomdichtheid: 70A

4) Verwerkingstijd: 2-8min

6- Verzegeling.
1) Verzegelingsmethode: Verzegeling bij gemiddelde of normale temperatuur
2)Hoeveelheid:6 jig ((rack) / tank x 1 tank
3) Verwerkingstijd 10-15min

五. Ontwerp Parameter en Instelling

1. Anodiseringsbehandeling:
1)Elke anodiseringsprocestank heeft 40 minuten nodig, waarbij het totale jig (rack) /jaar:- Ik weet het niet.

(3 racks x 8 tanks x 60 min/h) ÷ 40 min x 600 uur = 21600 jig ((racks)

2)Ontwerp 50m2^/Waar elke tank 100m2 is.
3) oppervlaktebehandeling/jaar:21600Jig ((rack) x 50m2 /jig = 1080000m2

2Gewicht van de anodisatiebehandeling:
Maandelijkse produktie: 1080000m2÷350m2/T*0,9=2777T¥2500T

3.Energieverbruik:
1) Anodiserende tank:100m2/tank* 130A/m2÷0,9=14444A/tank

Vermogensrectificator: 15000A = 3 eenheden
2) Chloring tank:100m2/tank × 70A/m2÷0,9 = 7777A/tank

Kleurrectificator: 8000A = 3 eenheden

六. Process Chat
