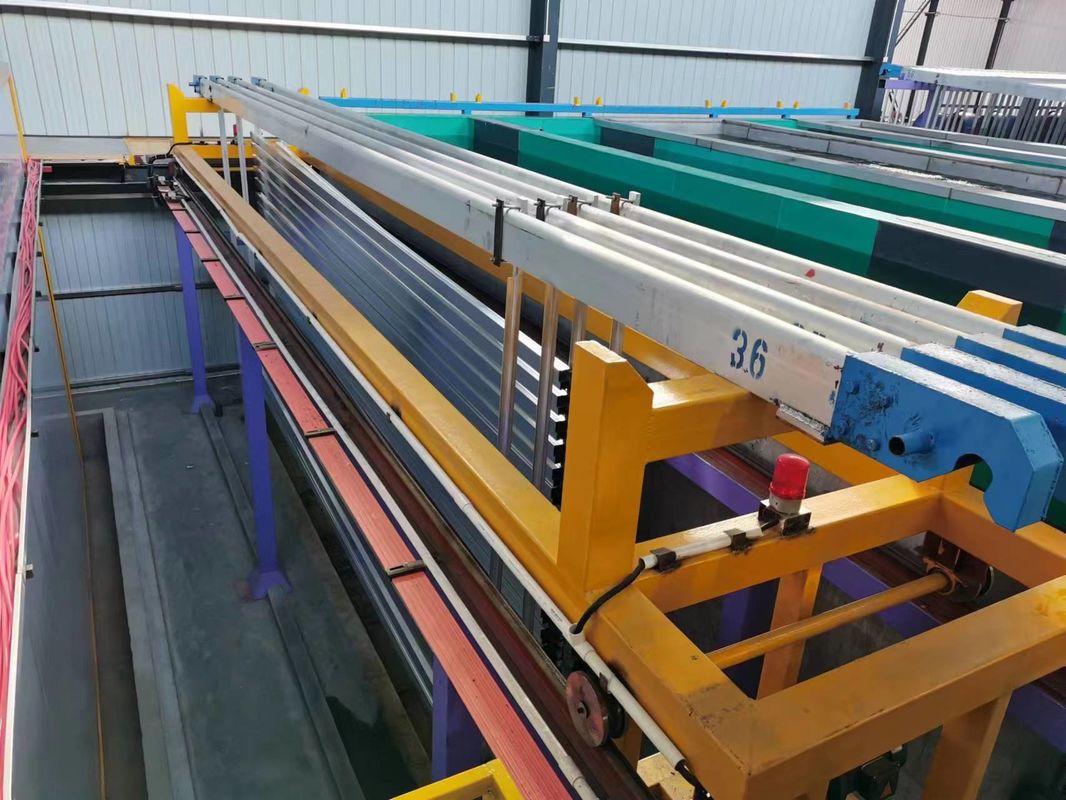

30000T/jaar Manuele horizontale oxidatie productielijn

30000T/jaar Manuele horizontale oxidatie productielijn

一.Beschrijving :

1Anodiserende dikte: de dikte van de geanodiseerde coating kan variëren afhankelijk van de gewenste toepassing.

2.Post-anodiseringsprocessen: na het anodiseringsproces kunnen aanvullende processen worden uitgevoerd om de eigenschappen van de geanodiseerde onderdelen verder te verbeteren.

3.Anodiseerde aluminium onderdelen kunnen in verschillende kleuren worden geproduceerd. De kleur wordt verkregen door de poreuze geanodiseerde laag te verven of door een proces te gebruiken dat integrale kleur anodisatie wordt genoemd,met een vermogen van niet meer dan 10 W,.

二. Ontwerptoestand

三.Process Tank

四Behandeling:

1. Ontvetten
   (1) 6 jig ((rack) / tank x 1 tank=6jig ((rack)
   (2) Behandelingstijd: 2-5min
2. Alkaline etsen
   (1) 6 jig ((rack) / tank x 2 tank=12 jig(rack)
   (2)behandelingtijd: 3-15 minuten.
3. Neutraliteit
   (1) 6 jig ((rack) / tank x 1 tank=6jig(rack)
   (2)behandelingtijd: 1-5 minuten.
4. Anodisatie
   (1) 3 jig ((rack) / tank x 8 tanks = 24 jig ((rack)
   (2) Stroomdichtheid: 130 A/m2
   (3) Verwerkingstijd: 30 min.
   (4) Niet-verwerkingstijd: 10min
   (5) Totale tijd 30+10=40min

(6)Gemiddelde anodiseringslaag: 0,36*1,3*30*0,77 = 10,81um

5. Kleur 1

1)Kleurproces: mengzouten

2) Hoeveelheid:3 jig ((rack) / tank x 1 tank = 3 jig ((rack)

3) Stroomdichtheid: 70A

4) Verwerkingstijd: 2-8min

6- Verzegeling.
1) Verzegelingsmethode: Verzegeling bij gemiddelde of normale temperatuur
2)Hoeveelheid:6 jig ((rack) / tank x 1 tank
3) Verwerkingstijd 10-15min

五. Ontwerp Parameter en Instelling

1. Anodiseringsbehandeling:
1)Elke anodiseringsprocestank heeft 40 minuten nodig, waarbij het totale jig (rack) /jaar:- Ik weet het niet.

(3 racks x 8 tanks x 60 min/h) ÷ 40 min x 600 uur = 21600 jig ((racks)

2)Ontwerp 50m2^/Waar elke tank 100m2 is.
3) oppervlaktebehandeling/jaar:21600Jig ((rack) x 50m2 /jig = 1080000m2

2Gewicht van de anodisatiebehandeling:
Maandelijkse produktie: 1080000m2÷350m2/T*0,9=2777T¥2500T

3.Energieverbruik:
1) Anodiserende tank:100m2/tank* 130A/m2÷0,9=14444A/tank

Vermogensrectificator: 15000A = 3 eenheden
2) Chloring tank:100m2/tank × 70A/m2÷0,9 = 7777A/tank

Kleurrectificator: 8000A = 3 eenheden

六. Process Chat
